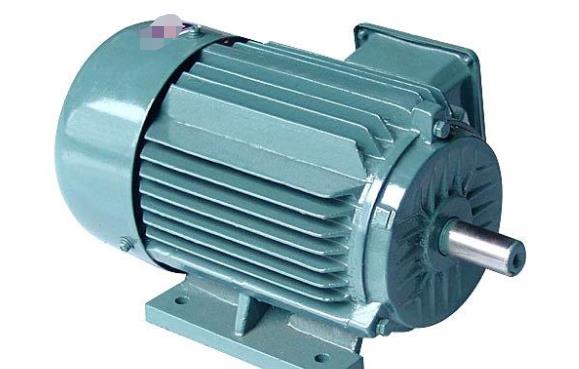

變頻電機一般變頻電機都是變頻調速感應電動機,屬于感應電機的衍生產品電機。變頻電機是目前主要使用的變頻調速系統,已經在逐漸取代傳統的調速系統。因此變頻電機和感應電機還有一定的區別。

感應電機和變頻電機區別

在輸入電流上的區別

1、變頻電機試驗一般需要采用變頻器供電,由于變頻器輸出頻率具有較寬的變化范圍,且輸出的PWM波含有豐富的諧波,傳統的互感器及功率計已經不能滿足試驗的測量需要,應該采用變頻功率分析儀及變頻功率變送器等。

2、感應電機一般采用的額定的工頻電源供電,電流的頻率統一;

在設計上的區別

1、普通感應電機都是按恒頻恒壓設計的,不可能完全適應變頻調速的要求。在設計時主要考慮的性能參數是過載能力、啟動性能、效率和功率因數。感應電機當轉速超過3000/min時,應采用耐高溫的特殊潤滑脂,以補償軸承的溫度升高。

2、變頻電動機,由于臨界轉差率反比于電源頻率,可以在臨界轉差率接近1時直接啟動,因此,過載能力和啟動性能不在需要過多考慮,而要解決的關鍵問題是如何改善電動機對非正弦波電源的適應能力。

(1)變頻電機主要考慮的電磁設計涉及:

①盡可能的減小定子和轉子電阻：減小定子電阻即可降低基波銅耗,以彌補高次諧波引起的銅耗增加

②為抑制電流中的高次諧波,電動機漏抗的大小要兼顧到整個調速范圍內阻抗匹配的合理性。

③變頻電動機的主磁路一般設計成不飽和狀態,提高輸出轉矩而適當提高變頻器的輸出電壓。

④在結構設計上變頻電機主要考慮的是非正弦電源特性對變頻電機的絕緣結構、振動、噪聲冷卻方式等方面的影響。

(2)變頻電機的絕緣等級,一般為F級或更高,加強對地絕緣和線匝絕緣強度,特別要考慮絕緣耐沖擊電壓的能力。

①對電機的振動、噪聲問題,要充分考慮電動機構件及整體的剛性,盡力提高其固有頻率,以避開與各次力波產生共振現象。

②變頻電機采用的冷卻方式屬于強迫通風冷卻,即主電機散熱風扇采用獨立的電機驅動。

③變頻電機一般要采取絕緣措施,防止軸電流措施;

感應電機和變頻電機其他區別

1.感應電動機

(1)感應電動機又稱“異步電動機”,是將轉子置于旋轉磁場中,在旋轉磁場的作用下,獲得一個轉動力矩,因而轉子轉動的裝置。轉子是可轉動的導體,通常多呈鼠籠狀。

(2)感應電動機運行的基本原理是基于電動汽車電機定子與轉子之間的電磁感應作用,感應電動機置轉子于轉動磁場中,因渦電流的作用,使轉子轉動。

(3)感應電動機轉子是可轉動的導體,通常多呈鼠籠狀。定子是電動機中不轉動的部分,主要任務是產生一個旋轉磁場。旋轉磁場并不是用機械方法來實現。

2.變頻電機的特點

變頻電機系統的主要構成有頻調速感應電動機、變頻器、可編程序控制器等智能器件、終端執行元件和控制軟件等,構成了開環或閉環交流調速體系。

感應電機和變頻電機的區別有很多,常規的感應電機不具備變頻電機這種優良的變頻性能,而變頻電機雖然屬于感應電機的一種,不過在感應電機的基礎上進行了一定設計改造。
