電機安裝方式表示方法一般在電機的銘牌上都相應的表示，電機銘牌上的安裝方式就是電機在安裝時應該選用的方式。不同類型的電機安裝方不同，主要的表示方法也不一樣，為了更好的使用電機，在安裝電機時一定要按照銘牌上的相對參數來執行安裝，這樣才能確保電機的性能滿足需求。

電機安裝方式表示方法

1.電動機的安裝方式是指它在機械系統中與構架或其他部件的連接方式。有兩種代碼形式，一種是IMBx，另一種是IMVy。其中，IM是國際通用的安裝方式代號;B代表臥式，限電動機軸線水平;V代表立式，限電動機軸線豎直;x和y各是1～2個數字，表示連接部位和方向。常見安裝方式主要有B3、B5、B35、V1、V3。

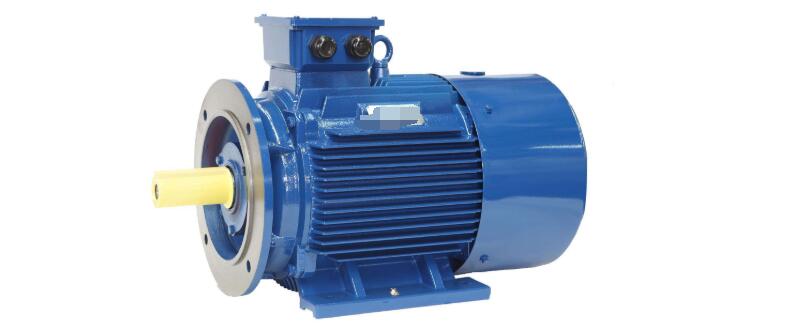

2.電機的安裝方式很多，主要分臥式和立式。在臥式中又分為B3、B35、B34、B5、B6、B7、B8、B9、B10、B14、B15、B20、B30;立式分為V1、V15、V2、V3、V36、V4、V5、V6、V8、V9、V10、V14、V16、V18、V19、V21、V30、V31;但最主要的、最常用的就是B3(一般臥式)、B5(帶凸緣沒底腳)B35(帶底腳帶凸緣)的安裝方式。一般三相異步電動機的安裝方式有B3,B5,B35幾種，B3有底座，無直連安裝法蘭盤，B5無底座，有直連安裝法蘭盤，B35有底座，有直連安裝法蘭盤。

3.工業上使用的電動機有：普通電動機、制動電動機、變頻電動機、變頻制動電動機、防爆電動機、直流電動機、增安電動機、多速電動機、副馬力電動機、電磁調速電動機、冶金起重電動機、輥式電動機等。普通電機Y系列，尺寸可以指電機的長度、寬度和高度，如果是安裝尺寸，則應該只有兩個數字，即腳孔距離，垂直安裝一般是指法蘭安裝，當然是法蘭和底腳。

電機安裝方式表示方法解析

IM+B(或V)+阿拉伯?dāng)?shù)字(1-2位)

IM：安裝方式英文"InstallationalMountingtype"的縮寫;

B：表示電機在使用時水平安裝，軸水平方向;

V：表示電機在使用時為立式安裝，軸與水平方向垂直。

說明：電機主軸伸端統一為"D"端，如果為雙軸伸電機，輔助軸伸端統一定義為"N"端。

IMB安裝代號釋義:

B3—臥式用地腳安裝在基礎構件上;

B35—臥式借用地腳安裝在基礎構件上，并附用凸緣安裝;

B5—水平法蘭安裝;

B6—臥式用地腳安裝在墻上，從D端看地腳在左;

B7—臥式用地腳安裝在墻上，從D端看地腳在右;

B8—臥式用地腳安裝在頂上方;

B9—臥式D端無端蓋采用D端機座端面安裝;

B15—臥式采用地腳主安裝，D端無端蓋采用機座端面輔助安裝;

B20—臥式有抬高地腳，并用地腳安裝在基礎構件上。

規則：只有一個號碼代碼沒有輔助或附加安裝。

IMV安裝代號釋義:

V1—垂直法蘭安裝，D端向下;

V15—立式用地腳安裝在墻上，并用凸緣作附加安裝，D端朝下;

V3—立式用凸緣安裝，D端朝上;

V5—立式用地腳安裝在墻上，D端朝下;

V6—立式用地腳安裝在墻上，D端朝上;

V8—立式D端無端蓋，用D端機座端面安裝，D端朝下;

V9—立式D端無端蓋，用D端機座端面安裝，D端朝上;

V10—立式機座有凸緣并用其安裝，D端朝下;

V16—立式機座有凸緣并用其安裝，D端朝上;

以上代號僅是電機與基礎構件的安裝方式，對于和設備的聯接方式則采用另外的代號。

為了便于廣大用戶對于電機安裝方式表示方式的理解，文中對于電機安裝方式表示方法進行了簡單的解析，這樣大家在看到電機銘牌上的相應的數值是就知道標志的是什么意思，該如何去安裝這個電機，同樣電機的接線方式也要按照電機銘牌上表示的來連接。
