三相變頻電機接線其實就是通過變頻器接到電機上，還要將另一個電源接到變頻電機上，三相變頻電機變頻調速低的時候風機的風量還是不變的，但很多人還是不懂這個原理和操作，下面將給大家?guī)?lái)三相變頻電機接線圖及詳細講解。

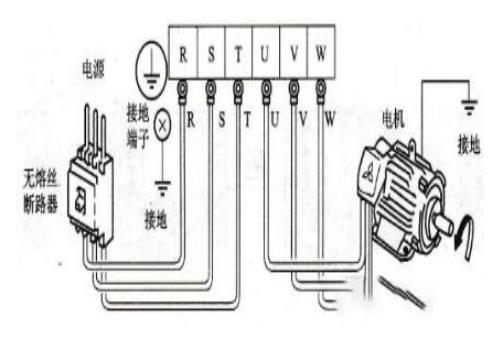

三相變頻電機接線圖(1)

1、圖中(1)三相變頻電機采用的是交流調速方式，這種方式可以使機械的自動化和生產率大大提高，尤其是可以為小型設備的生產率提高帶來很大的優勢。

2、因?yàn)殡娫从幸恍┨厥庑?，三相變頻電機對高速運ac、或者是低速運轉都有嚴格的要求，而轉速動態響應的需求對電動機帶來了各方面的難度。

3、三相變頻電機是按照交流電機的原理在工作，所以電動機的旋轉速度是取決于控制器設定的頻率。

4、三相變頻電機可以直接驅動散熱器的，所以不管電機的轉速有多慢，都是可以散熱的。

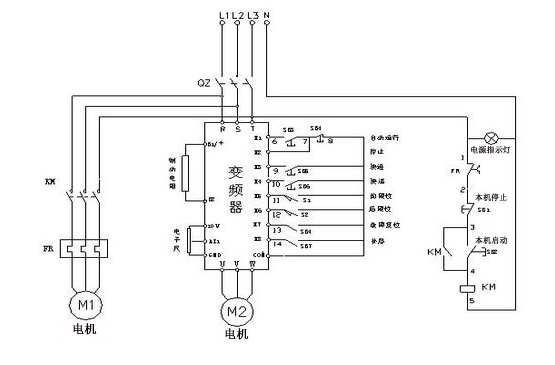

三相變頻電機接線圖(2)

1、三相變頻電機直接接線的情況下，適合用導線分別連接到三端接線處，而且還注意按照順序連接，否則有可能導致電機反轉。

2、三相變頻電機在產生旋轉磁場時，就會在轉子中感應電流，這時轉速會低于同步速，將于同步速方向一致旋轉。

3、變頻器的驅動電路主要喲兩部分組成，簡化了變頻電機的控制功能，同時也簡化了電路的結構。

4、變頻器的運行按照需求的不同，控制的方式也會不一樣，每一個品牌都要仔細的對待，在電的輸入中，通過變頻器就能得知是正轉還是反轉。

以上是對三相變頻電機接線圖及詳細講解，三相變頻電機的接線在變頻器上接完后，就可以看得到頻率多少，然后輸出電流，電機就開始運轉了，

三相變頻電機接線相對來說不是很難，看圖和講解也可以自己接線的，當然最好是在專業人士的幫助下一起操作會更好。
