變頻電機怎樣判斷好壞?有哪些辦法?

文/ 發布于2020-07-13 瀏覽次數：3829

變頻電機是一種常見的可調速電機,其核心就是變頻技術,變頻電機的變頻作用就是可以根據實際的運轉需要將電機的作工速度進行先對應的調節,實現按照電機的實際負載輸送適應的工能。

使用萬用表如何判斷變頻電機的好壞

1.變頻電機怎樣判斷好壞?變頻電機的好壞可以通過萬用表來測量,用萬用表、紅表筆和黑表筆測量萬用表的變頻電機質量的方法按以下步驟進行：

2.黑表筆與直流母線的負極P(+)接觸,紅表筆接點R、S和T依次在萬用表上記錄顯示值,然后紅表筆與N(-)接觸,黑色表筆依次接觸R、S和T記錄萬用表的顯示值。如果六次顯示值基本平衡,說明逆變二極管整流器或軟起動電阻沒有問題,相反,相應位置的模塊或軟起動電阻受損,出現無顯示現象。

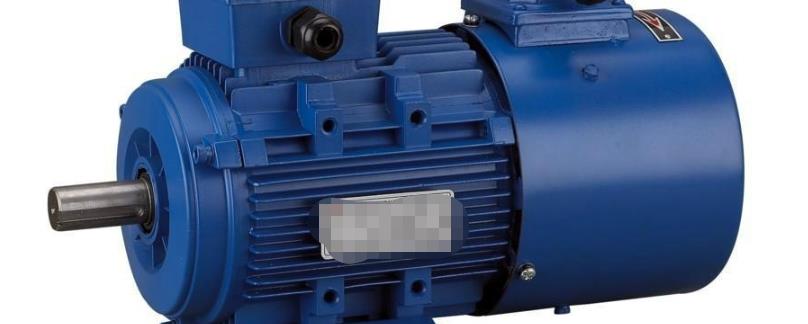

變頻電機

3.紅色手表筆與直流母線的負極P(+)接觸,黑色手表筆依次接觸U、V和W,并在萬用表上記錄顯示值。然后,黑色手表筆與N(-)接觸,紅色手表筆依次接觸U、V和W記錄萬用表的顯示值。如果六次顯示值基本平衡,則說明逆變IGBT逆變模塊沒有問題,相反,IGBT逆變模塊在相應位置損壞,無輸出或故障現象。

4.變頻器是用來在沒有負載的情況下拖動一臺功率匹配的異步電動機來調整頻率f,從50 Hz開始到最低頻率。

5.在此過程中,電流計檢測電機的空載電流。如果空載電流在頻率下降過程中非常穩定,并且可以基本保持不變,則是一種很好的變頻器。

6.輸入輸出判別：無標記固態繼電器、萬用表R×10k文件,通過測量各引腳的正、反向電阻值來區分輸入輸出。當兩個引腳的正向電阻較小且反向電阻無限時,兩個引腳為輸入,另兩個為輸出。在小電阻測量中,黑桌筆與正輸入相連接,紅表筆與負極輸入連接。

7.如果某兩個引腳的正、反電阻為0,則固態繼電器已被破壞和損壞。如果固態繼電器的各引腳的正、反向電阻值為無窮,則表示固態繼電器的開路損壞。

1.搖動電能表,500 V搖動電表,晃動線路上的三根接線柱至電機外殼絕緣電阻值,應在0.5M以上,說明接地沒有短路現象。

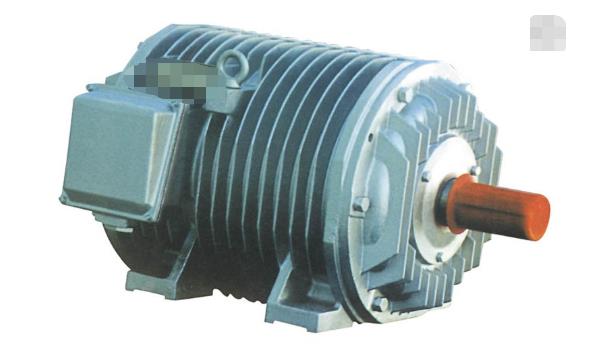

變頻電機

2、萬用表測量：測量A/B/C三相的電阻值,無論它是否相等,都應該大致相同,過大的差也可以扭轉,但時間不長,記住電機越大,電阻值就越小!但不是所有三個階段都是0歐元,除非你特別大,比如電機上方50千瓦!記住,如果是調速電機的6端電阻,就會有所不同!

3、檢查軸承、風扇、電機的一般纏結會被更換!因為有時軸承抱抱會燒死電機喲!

4.電動機的空載電流一般為額定電流的10%≤50%,有時電動機的空載電流仍為零!

5.電機在額定電流下運行,滿載運行,輸出功率基本為100%,運行電流小,表明電機輸出功率變小,是一種輕負荷運行。

變頻電機怎樣判斷好壞?變頻電判斷好壞的常用編發就是使用萬用表對變頻電機的作工進行測量,根據實際的數據數值來進行判斷變頻電機的好壞。這也是判斷電機好壞的常用方法。
